En la industria del transporte pesado, la eficiencia es la clave. Ya sea que la llame tolva cementera, tanque neumático a granel o «botella», elegir el equipo adecuado y operarlo correctamente es crucial para la rentabilidad. Como fabricante líder que exporta a América Latina, África y Asia Central, Kales Vehicle Co., Ltd. presenta esta guía completa para dominar su semirremolque cisterna de polvo.
Respuesta rápida: Una tolva cementera o semirremolque granelero neumático debe evaluarse por configuración del tanque, sistema de descarga, compresor, válvulas, seguridad de presión y rutina de mantenimiento. Esta guía reúne los puntos operativos que ayudan a reducir tiempos de descarga, contaminación del producto y fallas en rutas de trabajo intensivo.

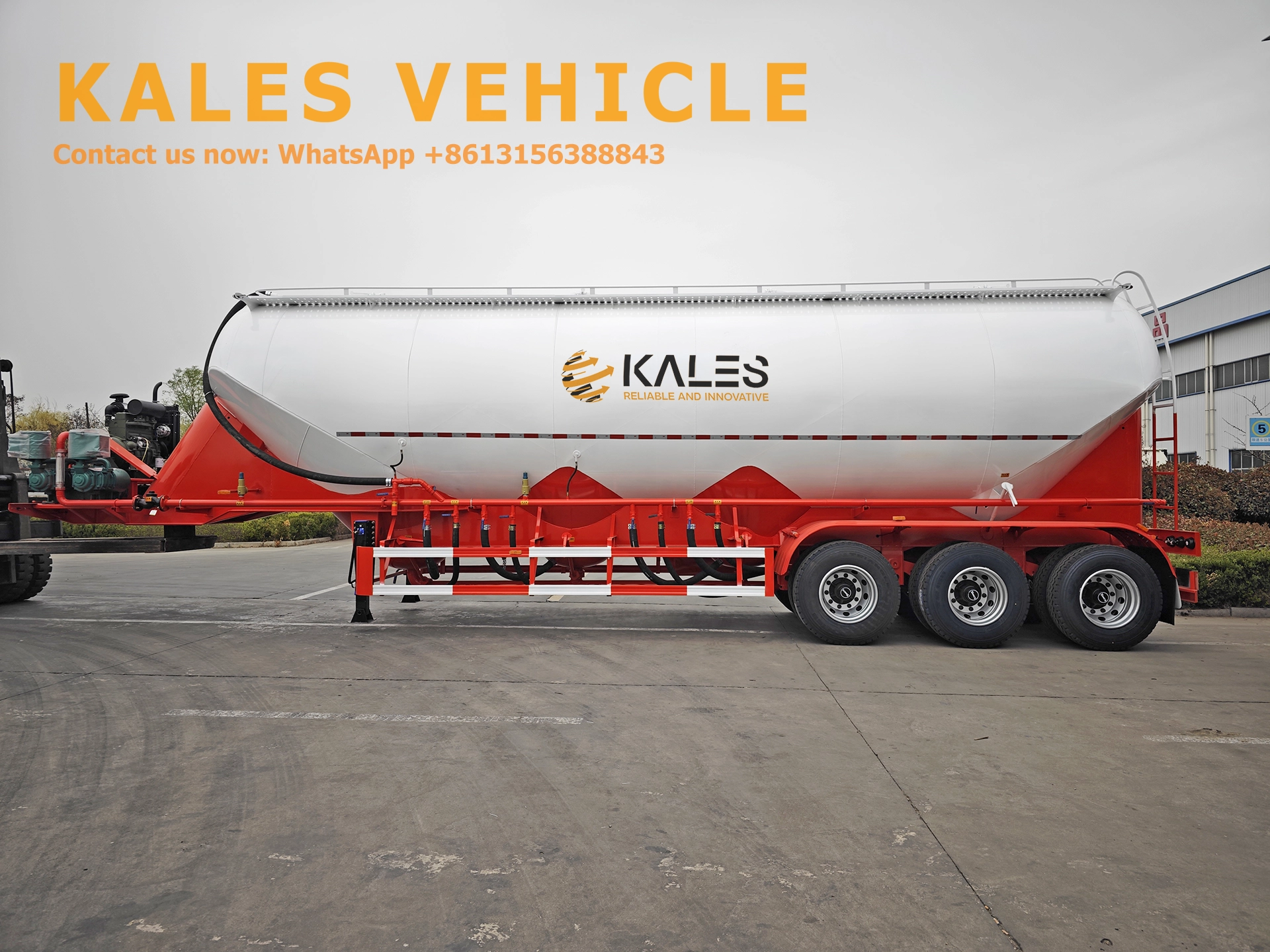

Semirremolque cisterna para polvo a granel Kales de 3 ejes, listo para exportación.
Base técnica y alcance
En qué se basa esta guía de tolva cementera
Esta guía se apoya en la práctica de especificación de Kales, los datos operativos del artículo y principios de transporte neumático usados para cemento, ceniza volante, cal y polvos secos similares. Los puntos de referencia son presión de trabajo alrededor de 0,20 MPa, compresor entre 850-1000 RPM, lona de fluidización de 6,5-8,0 mm y descarga típica de 1,2-1,5 toneladas/minuto cuando el sitio es adecuado.
La base de seguridad no se limita a la ficha de la tolva. Referencias públicas como la guía HSE sobre sistemas a presión, los requisitos OSHA para aire comprimido, la ficha NIOSH sobre cemento Portland y la guía OSHA sobre sílice cristalina respaldan una regla práctica para América Latina: controlar presión, polvo, humedad y energía acumulada antes de abrir mangueras o destapar líneas.
Use estos valores para especificación y mantenimiento; no reemplazan la placa del tanque, ajuste de válvula de alivio, manual del compresor ni normativa local para recipientes a presión. Antes de comprar, confirme producto, humedad, distancia de manguera, altura del silo, compatibilidad PTO, caminos, EPP del operador y disponibilidad de refacciones.
1. ¿Por qué elegir las Tolvas Cementeras Neumáticas Kales?
Diseñar remolques para terrenos difíciles requiere más que acero; requiere precisión de ingeniería. Las cisternas Kales están construidas para soportar las duras condiciones de las carreteras en regiones mineras mientras ofrecen una descarga de alta velocidad.
- ⚡ Velocidad de Descarga Rápida: Logra 1.2–1.5 toneladas/minuto, reduciendo significativamente el tiempo de espera en la obra.
- 📉 Tasa de Residuo Ultra Baja: Nuestro diseño avanzado de lecho fluidizado asegura una tasa de residuo de <0.1%, ahorrando costos de material en cada viaje.
- 🛠️ Componentes de Clase Mundial: Utilizamos marcas de confianza global para un fácil mantenimiento:
- Motores Diésel: Motores Weichai confiables para una potencia constante.
- Compresores de Aire: Compresores Bohai o Suzhou de alto rendimiento (12m³ bicilíndrico).
- Frenos: Sistemas de frenado genuinos WABCO para seguridad.
- 🌍 Chasis Reforzado: Subchasis y sistemas de suspensión especialmente reforzados para las condiciones viales de América Latina y África.
2. Seleccionando la Configuración Correcta del Tanque
Elegir entre una forma en V, Cono o Basculante depende completamente de su carga.
🚛 Tipo A: Cisterna Horizontal «Tipo V» (Banana/Botella)
Mejor para: Cemento, Cenizas volantes, Cal en polvo.
- Pros: El bajo centro de gravedad proporciona una estabilidad superior en carreteras. La estructura interna simple permite una gran capacidad (hasta 85m³).
- Contras: No es adecuado para materiales gruesos que no se fluidizan bien.
🚀 Tipo B: Tanque Vertical «Cono»
Mejor para: Gránulos, Fertilizante, Materiales gruesos.
- Pros: La descarga asistida por gravedad asegura una descarga limpia de partículas más pesadas.
- Contras: Un centro de gravedad más alto requiere una conducción cuidadosa en curvas.
🆙 Tipo C: Cisterna Basculante (Tolva Levadiza)
Mejor para: Harina de grado alimenticio, PTA, Polvos farmacéuticos.
- Pros: Cero residuo lo hace ideal para carga sensible a la higiene. Fácil de limpiar internamente.
- Contras: Requiere un sitio plano y estable para levantar y evitar volcaduras.
Matriz de selección: adaptar la tolva al comportamiento del polvo
Una tolva cementera no se elige solo por metros cúbicos. La decisión depende de cómo fluye el material, cuánta humedad tolera, qué limpieza exige y cómo es el punto de descarga.
- Cemento y ceniza volante: prefiera una tolva tipo V cuando importan estabilidad, gran volumen y bajo residuo.
- Fertilizante, pellets y polvos más gruesos: evalúe tanque cónico si la descarga por gravedad pesa más que el centro de gravedad bajo.
- Harina, PTA o polvo sensible a higiene: use tolva basculante solo con piso plano, estable y operadores entrenados para izaje.
3. Fuente de Poder: Motor Diésel vs. PTO
Al ordenar su remolque cementero Kales, debe decidir cómo alimentar el compresor de aire.
| Característica | Motor Diésel Independiente | PTO (Toma de Fuerza) |
|---|---|---|
| Flexibilidad | Alta. Funciona con CUALQUIER tractocamión. Ideal para empresas de logística con flotas mixtas. | Baja. Debe emparejarse con un camión específico equipado con caja de cambios PTO. |
| Peso | Más pesado (Agrega aprox. 500kg). | Más ligero (Ahorra combustible en viajes de retorno vacíos). |
| Mantenimiento | Requiere cambios de aceite/filtro de motor separados. | Bajo mantenimiento (usa la potencia del motor del camión). |
Diagrama del sistema de descarga neumática
- Compresor de Aire、2. Válvula Check (Retención)、3. Válvula de Entrada Cámara Frontal、4. Válvula de Seguridad (0–0.3 MPa)、5. Fuente de Aire Externa、6. Manómetro、7. Válvula de Entrada Cámara Media、8. Válvula de Entrada Cámara Trasera、9. Válvula de Soplado Secundario (Asistencia)、10. Válvula Mariposa de Descarga Frontal、11. Válvula Mariposa de Descarga Trasera、12. Manguera de Descarga
4. Procedimiento Operativo Estándar (SOP) para Descarga Segura
Siga esta guía paso a paso para garantizar la seguridad y prevenir daños a la lona de fluidización.
⚠️ Reglas Críticas de Seguridad
ADVERTENCIA DE HUMEDAD: Nunca permita que entre agua en el tanque o en las líneas de aire. El cemento húmedo crea bloqueos de concreto que pueden arruinar el tanque.
PELIGRO DE PRESIÓN: Nunca abra la tapa de registro (manhole) mientras el manómetro indique presión superior a 0 MPa.
Paso 1: Arranque
- Conecte la manguera de descarga a la entrada del silo de forma segura.
- Cierre la Válvula de Alivio de Presión y la Válvula Mariposa de Descarga. Abra las Válvulas de Entrada de Aire.
- Arranque el motor diésel Weichai.
- Ajuste el acelerador manual a las RPM nominales. (Objetivo: Mantener el Compresor de Aire a 850–1000 RPM. ¡No sobre-revolucionar!)
- Espere hasta que la presión del tanque llegue a 0.2 MPa.
Paso 2: Descarga
- Abra la Válvula de Soplado Secundario (Válvula de Asistencia) para despejar la tubería de descarga.
- Abra lentamente la Válvula Mariposa de Descarga principal.
- Monitoree la presión. Si cae rápidamente, el tanque se está vaciando.
Paso 3: Limpieza y Apagado
- Cuando la presión baje a 0.15–0.10 MPa, alterne abriendo y cerrando las válvulas de entrada delanteras/traseras. Esta acción de «barrido» limpia los residuos.
- Detenga el motor. Abra la válvula de alivio de presión para liberar todo el aire restante antes de desconectar las mangueras.
5. Solución de Problemas: Cómo destapar una tubería de Tolva Cementera
Una manguera de descarga obstruida es una pesadilla. Si su manómetro sube bruscamente (>0.25 MPa) y la descarga se detiene, siga este procedimiento de emergencia.
La Técnica del «Pulso» (Desbloqueo de Emergencia)
- ALTO: No aumente el acelerador; esto solo compactará más el polvo.
- CIERRE: Cierre la Válvula Mariposa de Descarga principal.
- SOPLE: Abra completamente la Válvula de Soplado Secundario para lanzar aire a través de la manguera.
- PULSE: Abra y cierre rápidamente la Válvula Mariposa. Los golpes de presión repentinos a menudo desalojan el bloqueo.
- MANUAL: Si esto falla, detenga el motor, libere TODA la presión y revise físicamente la manguera de goma. Una sección dura indica la obstrucción.
6. Explicación Técnica del Sistema de Lecho de Fluidización
El núcleo de un remolque cementero a granel es su lecho de fluidización, que transforma el polvo sólido en un estado pseudolíquido. Sin fluidización, el cemento seco se compacta e impide la descarga. Comprender este sistema es vital para resolver problemas de baja velocidad de descarga.
6.1. Estructura del Lecho Fluidizado
El interior de la tolva tipo V está inclinado a 40 grados, convergiendo hacia un canal central de descarga. Este canal está cubierto por una lona de fluidización tejida de alta resistencia. Debajo de la lona se encuentra la cámara de distribución de aire (plénum).
El compresor inyecta aire seco a 0.2 MPa (2.0 Bar) en este plénum. El aire atraviesa la lona, generando miles de microchorros que separan las partículas de cemento. Al reducir el coeficiente de fricción de las partículas a cero, el cemento fluye hacia la salida como si fuera agua.
6.2. Especificaciones de la Lona Deslizante
Kales utiliza lonas de fluidización de poliéster-algodón de calidad premium con espesores de 6.5 mm a 8.0 mm. La tela posee una permeabilidad al aire muy precisa (de 2.0 a 3.5 m³/m²·min a 1.0 kPa). Una lona desgastada o de baja calidad dejará pasar burbujas grandes de aire sin fluidizar el material, acumulando cemento en las paredes y aumentando el residuo.
7. Seguridad de la Presión de Operación del Tanque y Peligros de Sobrepresurización
Una tolva cementera es un recipiente de presión de Clase II certificado. Operar un tanque presurizado requiere el uso y calibración estricta de válvulas de alivio mecánicas para evitar roturas explosivas catastróficas.
7.1. Límites de Presión y Calibración de Válvulas
- Presión de Trabajo Estándar: 0.20 MPa (2.0 Bar)
- Presión de Operación Máxima: 0.22 MPa (2.2 Bar)
- Presión de Prueba Hidrostática: 0.30 MPa (3.0 Bar)
- Presión de Apertura de Válvula de Alivio: Calibrada entre 0.23 MPa y 0.25 MPa.
El polvo de cemento entra en contacto inevitablemente con el resorte de la válvula de alivio. Al reaccionar con la humedad, el polvo se petrifica y bloquea la válvula. Los operadores deben jalar el anillo de prueba manualmente una vez por semana para asegurar su libre operación. Una válvula bloqueada puede ocasionar una explosión del tanque si la presión del compresor se descontrola.
8. Mantenimiento y Prevención de Humedad en el Sistema
El agua es el enemigo principal de las tolvas cementeras. Al comprimir el aire, la humedad relativa aumenta y se condensa en el tanque. Si el agua entra en contacto con el cemento, forma costras duras que tapan los poros de la lona de fluidización, requiriendo limpieza manual costosa.
8.1. Protocolos de Carga y Descarga
- Purga Diaria del Compresor: Drene diariamente el condensado de agua acumulado abriendo la llave inferior del tanque del compresor antes de iniciar la operación.
- Inspección de Empaques de Tapas: Revise que los empaques de las tapas de registro (manholes) estén en perfecto estado para evitar que la lluvia se filtre al interior del tanque.
- Carga de Cemento Caliente: Si carga cemento a temperaturas superiores a 80°C en días húmedos, se condensará agua en las paredes internas del tanque. En estos casos, la descarga debe realizarse de inmediato tras el viaje.
9. Calibración y Mantenimiento del Compresor (Soplador)
El compresor de aire es el motor del proceso de descarga. Kales utiliza sopladores bicilíndricos Bohai o Suzhou de 12m³ de alta eficiencia. Mantener la alineación, tensión de bandas y lubricación es vital para evitar fallas mecánicas en el camino.
9.1. Calibración de Velocidad y Bandas
El compresor debe operar en su rango de diseño de 850 a 1000 RPM.
- Bajas RPM (<800 RPM): Flujo de aire insuficiente que provoca taponamientos de tuberías y duplica el tiempo de descarga.
- Altas RPM (>1100 RPM): Genera un calentamiento excesivo en el aire de salida (más de 140°C), dañando los sellos de goma de las válvulas de descarga y quemando la lona de fluidización.
- Tensión de Bandas en V: La deflexión de la banda al presionarla en el punto medio debe ser de 15 mm a 20 mm. Bandas flojas patinan, reduciendo la velocidad de descarga y sobrecalentando las poleas.
9.2. Cambio de Aceite y Filtro de Aire
- Lubricación de Engranajes: Reemplace el aceite del compresor después de las primeras 50 horas de uso, y luego cada 500 horas o 6 meses. Utilice aceite para engranajes ISO VG 150.
- Filtro de Admisión: Limpie los filtros de aire del compresor una vez por semana. El polvo del sitio de obra los obstruye con rapidez, limitando el flujo de aire y sobrecalentando los cilindros.
Nota América Latina: cementeras, puertos y rutas mineras
En rutas andinas, patios cementeros, zonas mineras y caminos de ripio, la falla más común no siempre está en el tanque. Suele aparecer por humedad en aire comprimido, lona tapada, empaques de válvulas gastados, abrazaderas flojas o compresor fuera de RPM.
Para flotas lejos de taller especializado, incluya con el pedido lonas de fluidización, mangueras de descarga, empaques de válvula mariposa, filtros de aire, manómetros, partes de válvula de alivio y bandas de compresor. Son refacciones pequeñas que evitan paradas largas en obra.
Checklist antes de la primera carga
- Presión: verifique manómetro en cero, movimiento del anillo de válvula de alivio, empaques de tapas y abrazaderas de aire.
- Compresor: revise nivel de aceite, deflexión de bandas, limpieza de filtro y rango 850-1000 RPM bajo carga.
- Fluidización: confirme que la lona esté seca, limpia, sin rasgaduras y bien fijada antes de cargar cemento o ceniza volante.
- Chasis: reapriete grapas después de los primeros viajes, inspeccione almohadillas tanque/chasis y registre el tiempo de descarga por sitio.
10. Guía de mantenimiento para caminos difíciles
✅ Chasis y Suspensión
- Abrazaderas en U (Grapas): Reapriete las abrazaderas en U de los muelles cada 5,000 km. Los pernos flojos son la causa #1 de fallas de suspensión en caminos de tierra.
- Almohadillas de Amortiguación: Inspeccione las almohadillas de goma entre el cuerpo del tanque y el chasis. Las almohadillas desgastadas provocan grietas por estrés de metal contra metal.
✅ Sistema de Fluidización
- Vida de la Lona: La banda transpirable dentro del tanque generalmente dura 1–2 años. Si la descarga se vuelve lenta, reemplácela.
- Separador de Agua: Drene el tanque del compresor de aire diariamente. La humedad es el enemigo de la lona de fluidización.
Liberación del silo receptor: polvo, presión y desconexión de manguera
La descarga neumática es una operación de dos lados: la tolva debe estar lista y el silo receptor debe poder recibir aire, polvo y el polvo desplazado. Muchas quejas de descarga lenta no vienen solo del semirremolque. Un filtro de silo tapado, un bin lleno, una válvula cerrada o producto húmedo en la línea pueden subir la presión y devolver polvo de cemento hacia el operador.
Use un control de liberación que combine disciplina de sistemas presurizados y control de exposición a polvo. La guía HSE de sistemas a presión respalda la inspección de equipos presurizados, los requisitos OSHA para aire comprimido aplican al uso seguro del aire, y la ficha NIOSH sobre cemento Portland junto con la guía OSHA sobre sílice cristalina explican por qué el polvo debe controlarse, no aceptarse como suciedad normal de obra.
- Antes de descargar: confirme capacidad del silo, válvula receptora abierta, colector de polvo operativo, abrazaderas firmes y zona limpia alrededor de la descarga.
- Durante la descarga: controle presión del tanque, RPM del compresor, vibración de manguera y comportamiento del colector; pare si sube la presión sin flujo o escapa polvo en la boca del silo.
- Antes de desconectar: cierre la válvula de descarga, mantenga solo la purga indicada, deje drenar la línea y despresurice tanque y manguera a cero antes de aflojar abrazaderas.
- Antes de salir: registre tiempo de descarga, presión, sitio, tipo de producto y cualquier síntoma de humedad u obstrucción.
Para flotas cementeras, puertos y obras en América Latina, conecte este registro con el manual de mantenimiento de semirremolques Kales y la guía de fallas comunes. Si el tiempo de descarga crece siempre en el mismo sitio, revise primero el silo antes de cambiar piezas de la tolva.
