Avant-propos : Conçu pour les chauffeurs professionnels et les gestionnaires de flotte, ce manuel fournit les POS (Procédures Opérationnelles Standard) essentielles pour l’exploitation sécurisée des Semi-remorques Citernes Hydrocarbures Kales. Le respect de ces directives assure la conformité avec les réglementations internationales de transport de matières dangereuses (ADR/HAZMAT).
Base technique et périmètre sécurité
Sur quoi s’appuie ce manuel de citerne hydrocarbures
Ce manuel s’appuie sur la configuration export Kales, les équipements de chargement en source décrits dans l’article et les références déjà citées dans le texte : API RP1004 pour les accouplements de chargement par le bas, les concepts opérationnels ADR/RID et les principes DOT406 pour l’intégrité des citernes, la récupération des vapeurs, la mise à la terre et les essais d’étanchéité.
Pour le contexte sécurité, ce guide renvoie à OSHA 1910.106 sur les liquides inflammables, PHMSA 49 CFR 178.345 sur les spécifications des citernes, PHMSA 49 CFR 178.346 sur les citernes DOT 406, PHMSA 49 CFR 180.407 sur l’inspection et les essais et l’enquête CSB Barton Solvents sur une étincelle électrostatique. En Afrique francophone, cela signifie surtout : liaison équipotentielle, mise à la terre, anti-débordement, récupération des vapeurs, test fuite et traçabilité des contrôles.
Les valeurs indiquées servent de repères pour une flotte formée : évent P/V autour de +6 à +8 kPa / -2 à -3 kPa, pression pneumatique d’interverrouillage autour de 0,35-0,5 MPa, continuité de mise à la terre inférieure à 10 Ohms et essai pneumatique à 35 kPa. Les documents de la citerne, les règles du dépôt et la réglementation locale des matières dangereuses restent prioritaires.
1. Vue d’Ensemble des Systèmes Principaux
1.1 🛢️ Corps de la Citerne et Construction
- Normes des Matériaux : Acier au carbone haute résistance (Q345R), Acier inoxydable ou Alliage d’Aluminium (5083). Conforme aux normes ADR/RID et ISO pour le transport de marchandises dangereuses.
- Produits Compatibles : Essence, Diesel (Gasoil), Kérosène et Jet A1.
ℹ️ Note : Pour le transport d’huiles alimentaires ou de produits chimiques spécifiques, assurez-vous que les joints et lubrifiants sont de grade alimentaire ou chimiquement compatibles. Ne jamais effectuer de mélange sans validation préalable.
- Conception Anti-ballottant : Équipée de Brise-lames (Baffles) internes (Épaisseur ≥4mm, surface d’écoulement >20%) pour minimiser les mouvements de liquide et améliorer la stabilité du véhicule.
- Capacité : 20 000L – 80 000L, disponible en configurations mono-compartiment ou multi-compartiments.

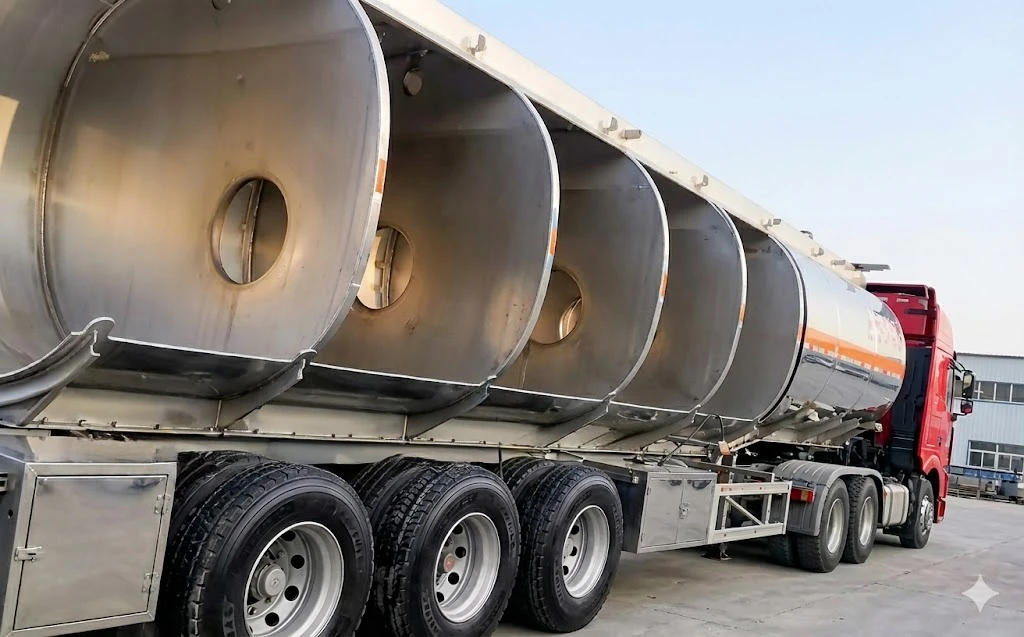

Diagramme transversal des cloisons et brise-lames de la semi-remorque citerne Kales
1.2 ⚙️ Trou d’Homme (Système de Chargement par le Haut)
Situé sur le dessus de la citerne, le trou d’homme standard de style européen (DN500) intègre :
- Vanne de Respiration (Évent P/V) : Soupape double mode Pression/Dépression.
- Pression de service : +6~+8 kPa (Pression) / -2~-3 kPa (Dépression/Vide).
- Ventilation d’urgence : 21~32 kPa.
- Verrouillage de Sécurité : Le couvercle ne peut pas être ouvert tant que la pression résiduelle de la citerne n’est pas sécurisée.
- Système Anti-débordement : Intégré avec des sondes optiques/thermiques pour déclencher des alarmes de niveau haut et arrêter le chargement automatiquement.

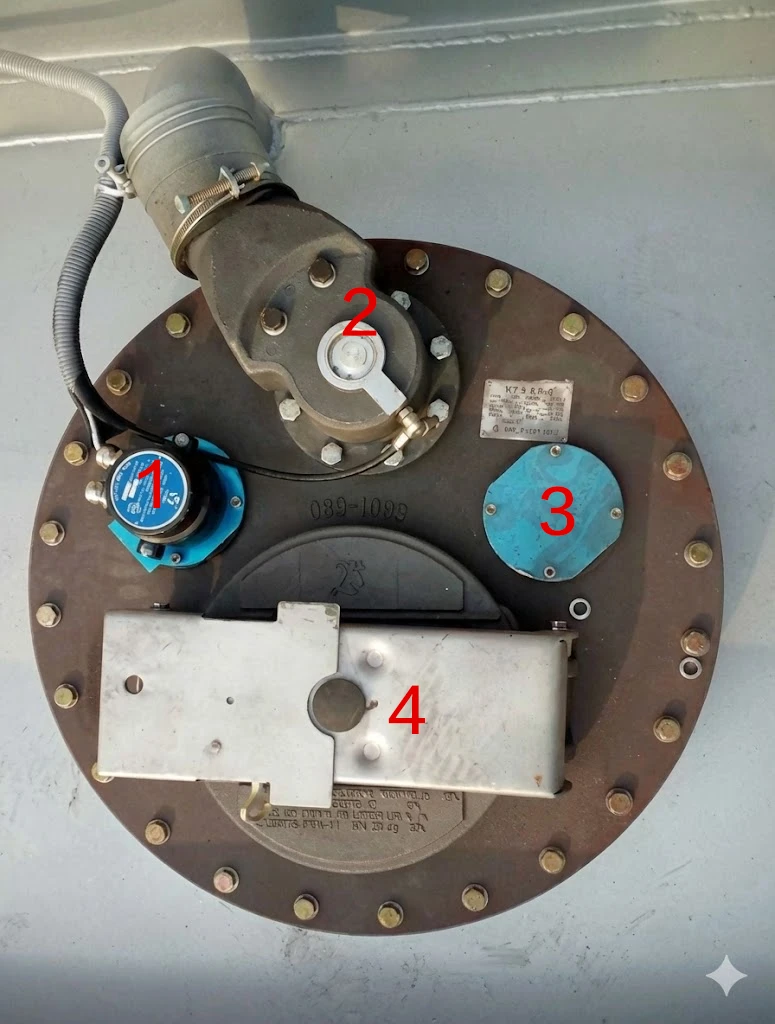

Couvercle de trou d’homme type européen avec évent de pression intégré : 1. Sonde anti-débordement 2. Vanne de récupération des vapeurs 3. Jauge (ou tube plongeur) 4. Couvercle avec Vanne de Respiration et Verrouillage de Sécurité intégrés.
1.3 🔋 Système de Chargement en Source (Bottom Loading API)
Le système central pour des opérations de chargement en circuit fermé, respectueux de l’environnement. Entièrement conforme à la norme API RP1004.
- Vanne de Fond (Vanne Interne/De Pied) : À commande pneumatique. Dispose d’une gorge de rupture qui se casse en cas de collision, gardant la citerne scellée pour éviter les déversements.
- Clapet Adaptateur API : La vanne standard de 4 pouces avec un angle de nez de 70° pour un couplage à sec (Dry-break). Utilise des joints FKM (Viton) pour la résistance aux hydrocarbures.
- Vanne de Récupération des Vapeurs : Verrouillée pour s’ouvrir avec la vanne de fond, renvoyant les vapeurs volatiles vers le terminal au lieu de les rejeter dans l’atmosphère.
- Bloc de Commande Pneumatique : Centralise le contrôle de toutes les vannes, y compris la Vanne Maîtresse (Master Valve).
Légende des composants du coffret de vannes :
- Vanne Maîtresse Pneumatique (Master Air Valve) : Active le système pneumatique principal.
- Interrupteurs de Compartiment : Commandes pneumatiques pour chaque vanne de fond individuelle.
- Interrupteur de Récupération des Vapeurs : Ouvre les évents supérieurs (Couplé avec la vanne maîtresse).
- Vanne de Récupération des Vapeurs : Sortie pour récupérer les gaz lors du chargement.
- Prise Anti-débordement : Point de connexion pour le moniteur de sécurité du terminal.
- Clapet Adaptateur API : Connexion standard 4″ pour le chargement/déchargement par le bas.
- Poignée de Vanne API : Contrôle manuellement l’ouverture et le débit de la vanne.
- Broche et Pince de Mise à la Terre : Point de connexion essentiel pour la dissipation statique.
2. Procédures Opérationnelles Standard (SOP)
2.1 ⛽ Procédure de Chargement (Chargement en Source)
A. Contrôles Pré-Chargement
- 🛑 Stationnement et Sécurité : Moteur éteint, frein de stationnement serré, cales de roue en place.
- ⚡ Mise à la Terre (CRITIQUE) : Connectez le Câble de Liaison à la terre du terminal. Assurez-vous que le voyant de continuité est vert.
*Attendre 15 minutes après l’arrêt pour la dissipation statique avant de connecter.
- 🔄 Réinitialisation du Système : Assurez-vous que toutes les vannes sont fermées et que le manomètre indique 0,35–0,5 MPa.
B. Exécution du Chargement
- Connexions :
- Connecter la Prise de Sonde Anti-débordement (Vérifier l’absence d’alarme).
- Connecter le Flexible de Récupération des Vapeurs.
- Connecter le Bras de Chargement (Loading Arm) à l’Adaptateur API (Verrouiller solidement).
- Ouvrir la Vanne Maîtresse Pneumatique :
- ✅ Action : Tirer l’interrupteur « Master » ou « Général ».
- 💡 Fonction : Engage le système pneumatique et force l’ouverture des évents de vapeur pour équilibrer la pression de la citerne.
- Ouvrir la Ligne de Produit :
- Actionner l’interrupteur de la Vanne de Fond pour le compartiment spécifique.
- Ouvrir manuellement la Poignée de la Vanne API.
- Démarrer le Chargement : Suivre les procédures du terminal. Surveiller le bouton d’Arrêt d’Urgence (ESD).
- Séquence de Chargement :
- Recommandé : Charger uniformément (ex: Centre d’abord, ou Avant/Arrière équilibré).
- ⚠️ INTERDIT : Rouler avec une charge complète uniquement dans le compartiment avant ou arrière (évite d’endommager le pivot d’attelage/la suspension).
C. Déconnexion Post-Chargement
- Fermer et Déconnecter : Une fois la pompe arrêtée, fermer d’abord la Vanne de Fond, puis la Vanne API. Déconnecter les flexibles.
- Dernière Étape : Déconnecter le Câble de Mise à la Terre en dernier.
2.2 💧 Procédure de Déchargement (Gravité)
🛑 DANGER : Avertissement d’Implosion par Vide (Vacuum Collapse)
L’évacuation du liquide crée un vide massif à l’intérieur de la citerne.
NE JAMAIS décharger sans ouvrir la Vanne Maîtresse (Évents de Vapeur).
Ne pas ventiler la citerne provoquera l’implosion (écrasement) instantanée du corps de la citerne.
Étapes d’Exécution :
- Connexion des Flexibles : Connecter le flexible de vapeur (si disponible) d’abord, puis le flexible de déchargement.
- Équilibrer la Pression : Ouvrir la Vanne Maîtresse Pneumatique.
Vérification : Écoutez le « sifflement » ou le son mécanique de l’ouverture des évents sur le dessus.
- Déchargement : Ouvrir la Vanne de Fond, puis ouvrir la Vanne de Décharge Manuelle.
- Surveillance : Ne jamais laisser le véhicule sans surveillance. Surveiller le voyant de niveau.
- Drainage et Fin : Incliner le flexible pour drainer les résidus vers le réservoir de stockage. Fermer les vannes dans l’ordre : Vanne de Fond ➔ Vanne Manuelle. Déconnecter les flexibles.
2.3 🚛 Opérations Spéciales
🔩 Opération de l’Essieu Relevable
- Autorisé : Uniquement lorsque la remorque est Déchargée (Vide).
- Interdit : NE JAMAIS relever l’essieu lors du transport d’une charge.
↩️ Essieu Auto-Suiveur (Marche Arrière)
- Procédure : Avant de reculer, avancer de 3 à 5 mètres pour redresser les roues. Passer la marche arrière et s’assurer que la Goupille de Verrouillage (Locking Pin) est engagée.
- ⚠️ Perte de Garantie : Reculer sans verrouiller l’essieu directeur causera des dommages graves au mécanisme de direction et aux pneus. Ceci N’EST PAS couvert par la garantie.
3. Spécifications d’Accouplement de Chargement API par le Bas
Le chargement par le bas via des coupleurs API est la norme de l’industrie pour un transfert de carburant sécurisé. La standardisation de ces connexions garantit que tout bras de terminal peut s’accoupler en toute sécurité sans fuite. La suite de chargement par le bas Kales est fabriquée en stricte conformité avec la spécification API RP1004.
Le profil de l’adaptateur API doit être mesuré périodiquement pour éviter les défaillances de connexion. Les adaptateurs usés contourneront les verrous du coupleur, permettant au bras de se déconnecter sous pression, ce qui entraînerait des déversements de carburant à haut volume.
| Spécification du Paramètre | Limite Standard API RP1004 | Spécification d’Usine Kales | Tolérance sur le Terrain & Méthode de Vérification |
|---|---|---|---|
| Diamètre du Nez de l’Adaptateur | 101.6mm (4.000 pouces) | 101.55mm +/- 0.05mm | Mettre l’adaptateur au rebut si le diamètre mesure <100.8mm (3.968″). Mesurer avec un pied à coulisse. |
| Angle du Nez / Biseau | 70 degrés | 70.0 degrés +/- 0.5° | Vérifier le profil à l’aide d’un gabarit go/no-go. Inspecter les entailles sur la lèvre de verrouillage. |
| Débit Maximum | 2 400 L/min (635 GPM) | 2 500 L/min | Ne pas dépasser une pression de chargement de 5.0 Bar (72 PSI) au bras du terminal. |
| Seuil de Fuite du Clapet | Zéro fuite visible | <0.05 ml par déconnexion | Remplacer le joint d’étaccouplement en Viton si la fuite dépasse 3 gouttes par cycle de déconnexion. |
| Pression d’Air d’Interverrouillage | 0.35 – 0.70 MPa | 0.50 MPa (5.0 Bar) | Inspecter le manomètre du bloc logique pneumatique. Le système doit se verrouiller si la pression est <0.30 MPa. |
4. Système de Récupération des Vapeurs en Circuit Fermé
Pendant le chargement ou le déchargement, les vapeurs de carburant (qui contiennent des composés organiques volatils, COV) ne doivent pas être rejetées dans l’atmosphère. Le système de récupération des vapeurs en circuit fermé achemine ces vapeurs vers le terminal ou le réservoir de stockage. Si ce système est obstrué, la citerne subira soit une surpression pendant le chargement, soit un affaissement structurel sous vide pendant le déchargement par gravité.
4.1. Composants du Système et Diamètre des Tuyaux
Le système de récupération des vapeurs commence au sommet de chaque compartiment, où une vanne d’évent de vapeur à commande pneumatique est montée sur le couvercle du trou d’homme. Ces vannes débouchent dans un collecteur commun en tuyau d’aluminium de 100mm (4 pouces) qui longe le sommet de la citerne.
Ce tuyau descend à l’avant de la semi-remorque, se terminant par une vanne d’adaptateur de vapeur API de 4 pouces dans le coffret de décharge principal. Un clapet anti-retour intégré empêche le flux inverse depuis le terminal. Une grille pare-flammes est installée à l’intérieur du collecteur pour empêcher toute source d’inflammation externe de se propager dans les compartiments de la citerne.
4.2. Entretien du Piège à Condensats (Contexte sahélien/africain)
À mesure que les vapeurs de carburant chaudes se refroidissent à l’intérieur du collecteur de vapeur, elles se condensent en carburant liquide. Ce liquide se dépose au point le plus bas du tuyau de récupération des vapeurs, près de la vanne de décharge inférieure. Dans les environnements à forte amplitude thermique comme le Sahel ou l’Afrique de l’Ouest, cette condensation est accélérée entre le jour et la nuit.
Entretien Requis : Les opérateurs doivent ouvrir la vanne de vidange du tuyau de récupération des vapeurs chaque semaine. Si du carburant liquide s’accumule, il bloquera le flux d’air, créant une contre-pression élevée qui déclenchera le capteur d’arrêt d’urgence du terminal pendant le chargement.
5. Vérification de la Liaison et de la Mise à la Terre Statique
Le carburant circulant dans les tuyaux génère des charges électrostatiques. Si ces charges s’accumulent sur le corps de la citerne, elles peuvent créer une étincelle à haute tension lors de la déconnexion d’un flexible ou d’un raccord, enflammant les vapeurs de carburant. La mise à la terre statique est le protocole de sécurité le plus critique lors du transfert de carburant.
5.1. Mise à la Terre (Grounding) vs. Liaison Électrique (Bonding)
- Mise à la Terre : Relie le châssis de la semi-remorque directement à la terre (piquet de terre) pour évacuer la charge statique accumulée.
- Liaison Électrique : Connecte le tracteur, le châssis de la semi-remorque et la tuyauterie du terminal de chargement ensemble électriquement pour s’assurer qu’ils sont au même potentiel électrique, évitant ainsi les étincelles lors du raccordement des flexibles.
5.2. Test de Continuité de la Mise à la Terre
Ne présumez pas que la tresse de mise à la terre fait son travail. Vérifiez la résistance électrique du circuit de mise à la terre à l’aide de cette procédure :
- Localisez les broches de mise à la terre en laiton sur le coffret avant de la remorque et la tresse de masse en cuivre à l’arrière.
- Réglez votre multimètre numérique (DMM) sur l’échelle des Ohms (Ω).
- Mesurez la résistance entre le corps de la vanne de l’adaptateur API et la tresse de masse en cuivre en contact avec le sol.
- La résistance doit être inférieure à 10 Ohms.
Diagnostic : Si la résistance est supérieure à 10 Ohms, vérifiez la présence de peinture ou de rouille sur les connexions des boulons de mise à la terre. Nettoyez les boulons de montage jusqu’au métal nu et testez à nouveau. Remplacez la tresse en cuivre de mise à la terre si elle est effilochée ou corrodée.
6. Protocole de Test d’Étanchéité des Compartiments et d’Intégrité de la Citerne
Pour se conformer aux réglementations sur le transport de marchandises dangereuses (normes ADR), l’intégrité structurelle de la citerne et des cloisons individuelles doit être testée annuellement. Les fuites entre compartiments (fissures des cloisons) entraînent une contamination croisée des produits (par exemple, le diesel se mélangeant à l’essence super), ce qui représente un risque commercial et de sécurité majeur.
6.1. Test de Fuite par Chute de Pression (Test Pneumatique)
Ne dépassez jamais la pression d’essai de 35 kPa (5,0 PSI / 0,35 Bar) pendant les tests pneumatiques. L’application d’une pression d’air élevée dans une grande citerne génère une énergie stockée massive. Une surpression peut provoquer la rupture de la citerne, entraînant des blessures mortelles. Utilisez un régulateur de pression et une soupape de décharge sur la conduite d’air d’essai.
Procédure :
- Vidangez complètement tous les compartiments et purgez-les pour vous assurer qu’ils sont exempts de gaz.
- Fermez toutes les vannes de décharge, les couvercles de trou d’homme et les évents de vapeur. Des bouchons d’isolation doivent être installés à la place des vannes de respiration.
- Connectez un collecteur d’essai d’air à l’orifice de récupération des vapeurs du compartiment.
- Pressurisez lentement le compartiment à 35 kPa (5,0 PSI). Isolez l’alimentation en air.
- Surveillez le manomètre pendant une période de 5 minutes.
Spécifications de Réussite/Échec : La chute de pression ne doit pas dépasser 1,0 kPa (0,15 PSI) sur la durée de l’essai de 5 minutes. Si la pression chute plus rapidement, appliquez une solution d’eau savonneuse sur tous les cordons de soudure, les joints de trou d’homme et les brides de vannes. La présence de bulles localisera la fuite. Répétez ce test pour chaque compartiment individuellement pendant que les compartiments adjacents sont à pression nulle pour vérifier l’intégrité des cloisons.
Note Afrique francophone : dépôts carburant, mines et distribution
Sur les corridors d’Afrique francophone, la sécurité d’une citerne hydrocarbures dépend d’une routine stricte : mise à la terre avant raccordement, récupération des vapeurs, contrôle des joints et équilibre des compartiments. Chaleur, poussière, pistes dégradées et changements fréquents de conducteurs augmentent le risque de petites défaillances.
Pour les flottes éloignées d’un atelier spécialisé, ajoutez au colis de pièces des joints FKM/Viton, joints d’adaptateur API, tresses de masse, pièces d’évent P/V, raccords pneumatiques, étiquettes de coffret de vannes et supports d’extincteur. L’objectif est d’éviter toute réparation improvisée autour de vapeurs d’essence ou de gazole.
Checklist chauffeur avant chargement carburant
- Électricité statique : vérifier tresse de masse, broche de mise à la terre et voyant de continuité du terminal avant raccordement produit.
- Vapeurs : confirmer l’ouverture des évents lorsque la vanne maîtresse pneumatique est activée et purger les condensats selon planning.
- Vannes : contrôler joint d’adaptateur API, réponse de la vanne de fond, prise anti-débordement et étiquettes de compartiment.
- Route : vérifier extincteur, pneus, brides en U, tampons de suspension et équilibre de chargement entre compartiments.
7. Liste de Contrôle Maintenance et Sécurité
7.1 🛠️ Calendrier de Maintenance Préventive
| Composant | Action Requise | Fréquence |
|---|---|---|
| Brides en U (U-Bolts) | Resserrer après les premiers 50-100km (Chargé) pour compenser le tassement du caoutchouc. Le couple cible est de 300 Nm. | Remorque Neuve + Mensuel |
| Mise à la Terre | Vérifier le contact de la Tresse de Masse avec le sol et la conductivité. Mesurer la résistance. | 📅 Chaque Trajet |
| Vannes | S’assurer que toutes les vannes sont fermées. Ne pas laisser en position « Mi-Ouverte ». | 📅 Quotidien |
| Pneumatique | Nettoyer les filtres à air. Vérifier la pression du système. Purger les condensats. | 📅 Hebdomadaire |
| Vannes de Respiration | Inspection professionnelle de l’étanchéité et des réglages de pression. Vérifier la tension des ressorts. | 📅 Trimestriel |
| Extincteur | Vérifier le manomètre (zone verte) et l’état du flexible. Confirmer l’étiquette d’inspection. | 📅 Mensuel |
7.2 🚫 Règles de Sécurité Critiques
- Pas de Surcharge : Respecter strictement le Poids Total Autorisé en Charge (PTAC) et les limites par compartiment.
- Pas de Sources d’Ignition : Interdiction de fumer. Utiliser uniquement des Outils Anti-Étincelles lors des travaux sur la citerne ou les vannes.
- Espace Confiné : NE JAMAIS entrer dans la citerne sans : ① Dépressurisation totale ② Nettoyage/Dégazage ③ Ventilation forcée ④ Test de gaz ⑤ Un surveillant de sécurité.
- Précautions Hivernales : Si les vannes sont gelées, NE PAS utiliser de flammes nues. Utiliser de la vapeur ou de l’eau chaude.
Contrôle du transfert : opérateur, arrêt d’urgence et déconnexion
Le risque d’une citerne hydrocarbures augmente pendant le chargement et le déchargement, car le carburant circule, les vapeurs se déplacent et les flexibles sont raccordés en même temps. Chaque transfert doit donc être traité comme une opération contrôlée. Une personne formée doit en garder la responsabilité depuis le calage des roues jusqu’à la fermeture finale des bouchons, avec autorité pour couper le débit immédiatement.
Cette discipline s’appuie sur des références de sécurité reconnues. OSHA 1910.106 encadre les liquides inflammables, la règle PHMSA d’inspection des citernes renforce la traçabilité de l’intégrité du réservoir, et l’enquête CSB Barton Solvents rappelle pourquoi liaison équipotentielle, mise à la terre et matériel adapté aux inflammables ne sont pas de simples formalités.
- Avant débit : caler les roues, serrer le frein, supprimer les sources d’ignition non autorisées, connecter masse/liaison, vérifier anti-débordement et confirmer compartiment/produit.
- Pendant débit : garder l’opérateur au poste, observer la ligne vapeur, contrôler les fuites sur adaptateur API, suivre le niveau par compartiment et arrêter en cas d’odeur, alarme, coup de pression ou mouvement anormal de flexible.
- Avant déconnexion : fermer d’abord le débit, laisser drainer la ligne, fermer les vannes de compartiment, dépressuriser selon la procédure du dépôt, puis retirer bras API, vapeur et masse dans l’ordre validé.
- Avant départ : confirmer bouchons verrouillés, scellés posés, plaques de danger cohérentes, kit anti-déversement et extincteur présents, puis remettre la fiche de libération au chauffeur.
Pour les flottes de dépôts, mines et distribution en Afrique francophone, reliez cette fiche au manuel d’entretien semi-remorque Kales et au guide de dépannage semi-remorque. Défaut électrique, frein défectueux ou mauvaise continuité de masse doivent être résolus avant entrée au dépôt carburant.
Ressources Kales liées
Recommandation Finale : La Sécurité Avant Tout
L’exploitation d’une semi-remorque citerne à carburant Kales exige une discipline rigoureuse de la part des conducteurs et des gestionnaires de flotte. Le respect des protocoles de mise à la terre, de récupération des vapeurs et d’entretien régulier des vannes de sécurité est indispensable pour éviter les accidents graves et maximiser la durée de vie de votre équipement.
Besoin d’Assistance Technique ou de Pièces de Rechange d’Origine ?
Ne prenez aucun risque avec le transport de matières dangereuses. Notre équipe d’ingénieurs est à votre disposition pour vous conseiller et vous fournir les pièces détachées d’origine Kales.
Ce manuel est basé sur la configuration d’exportation standard de Kales Vehicle Co., Ltd. Les spécifications réelles du véhicule peuvent varier en fonction des commandes personnalisées. Veuillez vous référer aux documents techniques livrés avec votre véhicule spécifique.
