Dans l’industrie du transport lourd, l’efficacité est reine. Que vous l’appeliez citerne pneumatique vrac, citerne cimentière ou « camion silo », choisir le bon équipement et l’utiliser correctement est crucial pour la rentabilité. En tant que fabricant leader exportant vers l’Afrique, l’Amérique Latine et l’Asie Centrale, Kales Vehicle Co., Ltd. vous présente ce guide complet pour maîtriser votre semi-remorque citerne à poudre.

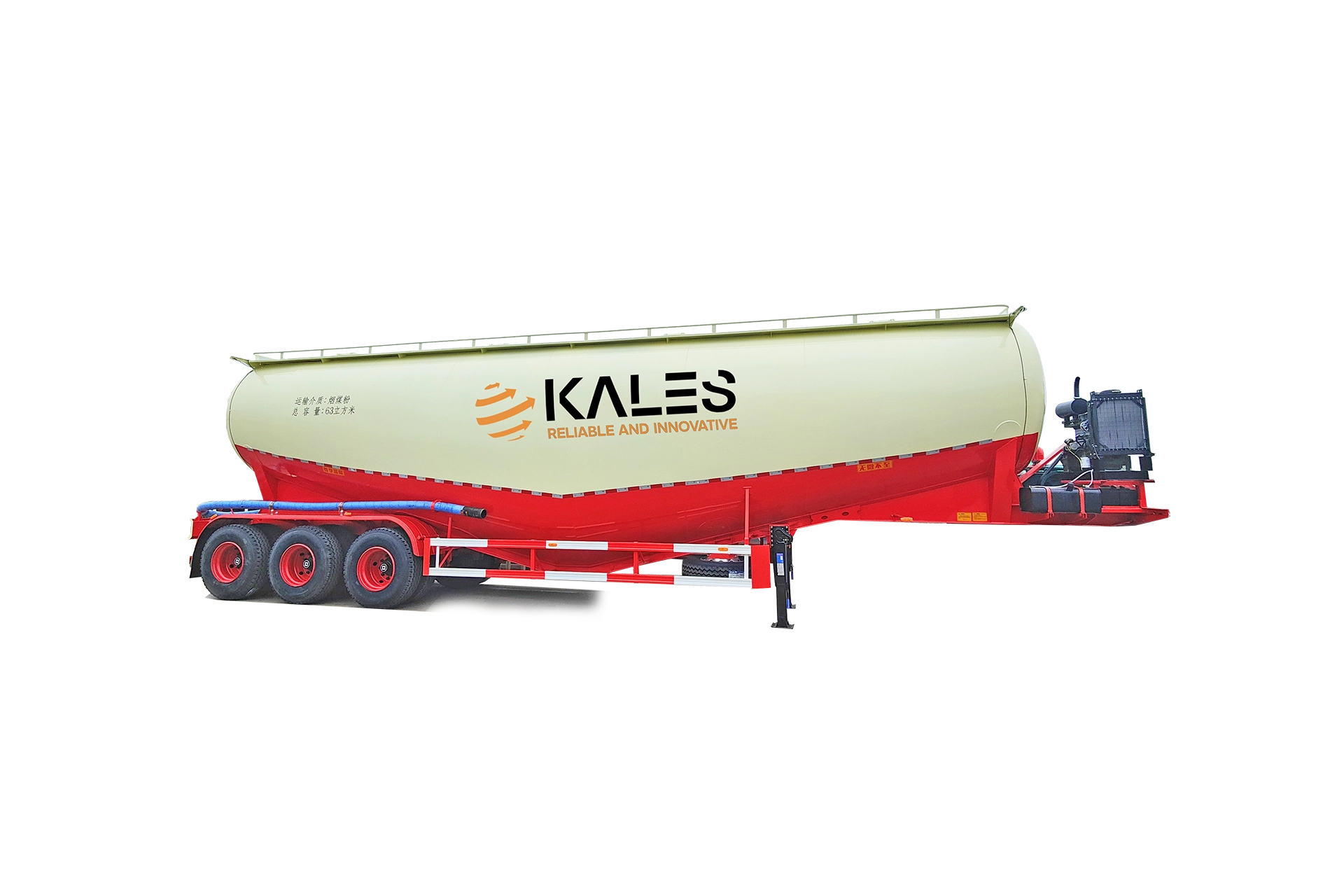

Semi-remorque citerne Kales 3 essieux pour le transport de ciment, prête pour l’exportation.
Base technique et périmètre
Sur quoi s’appuie ce guide de citerne pulvérulente
Ce guide s’appuie sur la pratique de spécification Kales, les données d’exploitation présentes dans l’article et les principes de transport pneumatique utilisés pour ciment, cendres volantes, chaux et poudres sèches similaires. Les repères importants sont la pression de travail autour de 0,20 MPa, le régime compresseur 850-1000 tr/min, une toile de fluidisation 6,5-8,0 mm et un débit typique de 1,2-1,5 tonne/minute lorsque le site de dépotage est adapté.
La base de sécurité dépasse la seule spécification de la citerne. Des références publiques comme la documentation HSE sur les systèmes sous pression, les exigences OSHA sur l’air comprimé, la fiche NIOSH sur le ciment Portland et la fiche OSHA sur la silice cristalline confirment une règle utile en Afrique francophone : maîtriser pression, poussière, humidité et énergie stockée avant d’ouvrir un flexible ou de déboucher une ligne.
Ces valeurs servent à commander et entretenir la semi-remorque ; elles ne remplacent jamais la plaque constructeur, le réglage de soupape, le manuel du compresseur ni la réglementation locale sur les équipements sous pression. Avant commande, vérifiez produit transporté, humidité, distance de flexible, hauteur du silo, compatibilité PTO, état des routes, EPI opérateur et disponibilité des pièces.
1. Pourquoi choisir les citernes vrac pneumatiques Kales ?
Concevoir des remorques pour les pistes difficiles demande plus que de l’acier ; cela exige une précision d’ingénierie. Les remorques Kales sont construites pour résister aux conditions routières difficiles des régions minières tout en offrant un déchargement à grande vitesse.
- ⚡ Vitesse de déchargement rapide : Atteint 1,2 à 1,5 tonne/minute, réduisant considérablement le temps d’attente sur les chantiers.
- 📉 Taux de résidus ultra-faible : Notre conception avancée du lit fluidisé assure un taux de résidus <0,1%, économisant vos coûts de matériaux à chaque voyage.
- 🛠️ Composants de classe mondiale : Nous utilisons des marques mondialement reconnues pour un entretien facile :
- Moteurs Diesel : Moteurs Weichai fiables pour une puissance constante.
- Compresseurs d’air : Compresseurs Bohai ou Suzhou haute performance (12m³ bicylindre).
- Freinage : Systèmes de freinage WABCO authentiques pour la sécurité.
- 🌍 Châssis Renforcé : Sous-châssis et systèmes de suspension spécialement renforcés pour les conditions routières en Afrique et en Asie Centrale.
2. Choisir la bonne configuration de citerne vrac
Choisir entre une forme en V, un Cône ou une Citerne Basculante dépend entièrement de votre cargaison.
🚛 Type A : Citerne Cimentière Horizontale « En V » (Banane)
Idéal pour : Ciment, Cendres volantes, Poudre de chaux.
- Avantages : Le centre de gravité bas offre une stabilité supérieure sur autoroute. La structure interne simple permet une grande capacité (jusqu’à 85m³).
- Inconvénients : Ne convient pas aux matériaux grossiers qui ne se fluidifient pas bien.
🚀 Type B : Citerne Verticale « Cône »
Idéal pour : Granulés, Engrais, Matériaux grossiers.
- Avantages : La décharge assistée par gravité assure un déchargement propre des particules plus lourdes.
- Inconvénients : Un centre de gravité plus élevé nécessite une conduite prudente dans les virages.

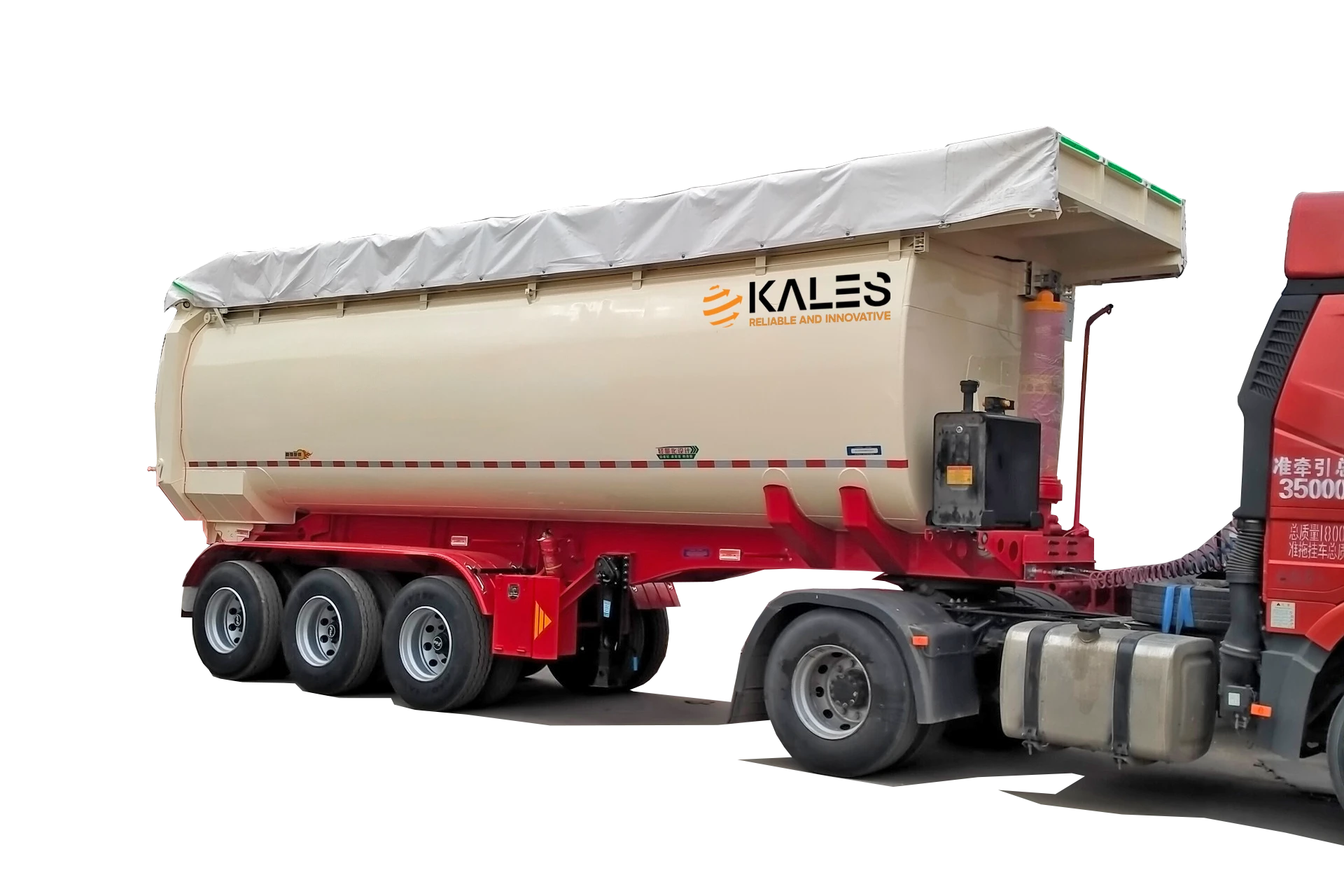

🆙 Type C : Citerne Pulvérulente Basculante
Idéal pour : Farine alimentaire, PTA, Poudres pharmaceutiques.
- Avantages : Zéro résidu, idéal pour les cargaisons sensibles à l’hygiène. Facile à nettoyer à l’intérieur.
- Inconvénients : Nécessite un site plat et stable pour le levage afin d’éviter le basculement.
Matrice de choix : adapter la citerne au comportement de la poudre
Une citerne pulvérulente ne se choisit pas seulement au volume en m³. Le bon choix dépend de l’écoulement du produit, de son humidité, de la propreté exigée et du site de déchargement.
- Ciment et cendres volantes : privilégier une citerne cimentière en V lorsque stabilité, grande capacité et faible résidu sont prioritaires.
- Engrais, granulés et poudres plus grossières : étudier une citerne conique si l’aide gravitaire est plus importante que le centre de gravité bas.
- Farine, PTA ou poudre sensible à l’hygiène : utiliser une citerne basculante seulement si le sol est plat, stable et si l’équipe est formée au levage.
3. Source d’énergie : moteur diesel indépendant ou PTO
Lors de la commande de votre citerne ciment Kales, vous devez décider comment alimenter le compresseur d’air.
| Caractéristique | Moteur Diesel Indépendant | PTO (Prise de Force) |
|---|---|---|
| Flexibilité | Élevée. Fonctionne avec N’IMPORTE QUEL tracteur. Idéal pour les logisticiens avec des flottes mixtes. | Faible. Doit être couplé à un camion spécifique équipé d’une boîte de vitesses PTO. |
| Poids | Plus lourd (Ajoute environ 500kg). | Plus léger (Économise du carburant lors des retours à vide). |
| Entretien | Nécessite des vidanges d’huile/filtre moteur séparées. | Faible entretien (utilise la puissance du moteur du camion). |

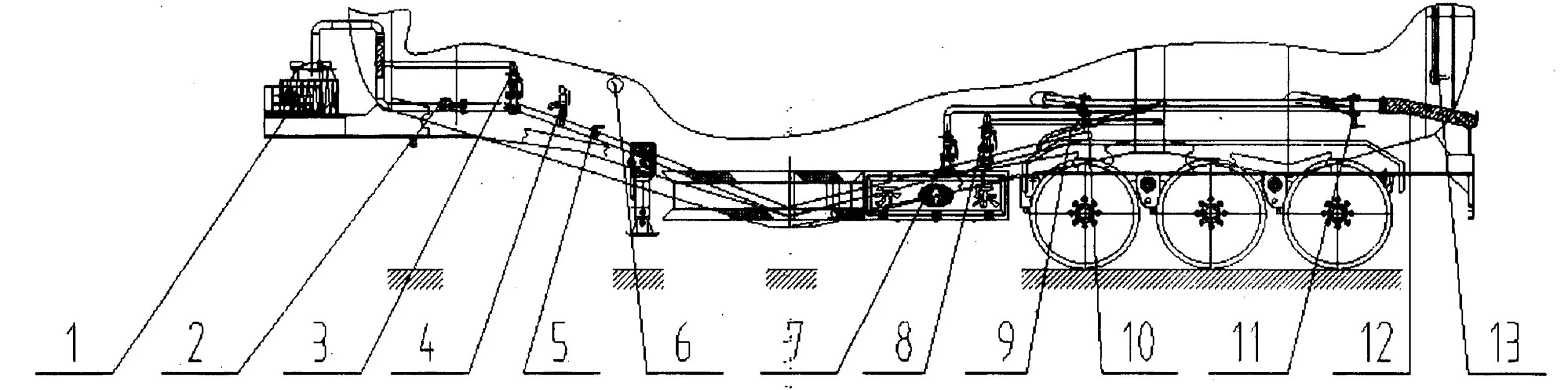

Schéma du système de transport pneumatique
- Compresseur d’air, 2. Clapet anti-retour, 3. Vanne d’entrée chambre avant, 4. Soupape de sécurité (0-0,3 MPa), 5. Source d’air externe, 6. Manomètre, 7. Vanne d’entrée chambre centrale, 8. Vanne d’entrée chambre arrière, 9. Vanne de soufflage secondaire, 10. Vanne papillon de décharge avant, 11. Vanne papillon de décharge arrière, 12. Flexible de décharge
4. Procédure Opérationnelle Standard (SOP) pour un Déchargement Sûr
Suivez ce guide étape par étape pour assurer la sécurité et éviter d’endommager la toile de fluidification.
⚠️ Règles de Sécurité Critiques
ATTENTION HUMIDITÉ : Ne laissez jamais d’eau pénétrer dans la citerne ou les conduites d’air. Le ciment humide crée des blocages de béton qui peuvent ruiner la citerne.
DANGER DE PRESSION : N’ouvrez jamais le trou d’homme tant que le manomètre indique une pression supérieure à 0 MPa.
Étape 1 : Démarrage
- Connectez solidement le flexible de décharge à l’entrée du silo.
- Fermez la soupape de décharge de pression et la vanne papillon de décharge. Ouvrez les vannes d’admission d’air.
- Démarrez le moteur diesel Weichai.
- Réglez l’accélérateur manuel au régime nominal. (Objectif : Maintenir le compresseur d’air entre 850–1000 tr/min. Ne pas sur-régimer !)
- Attendez que la pression du réservoir atteigne 0,2 MPa.
Étape 2 : Déchargement
- Ouvrez la Vanne de soufflage secondaire (Vanne d’assistance) pour dégager le tuyau de décharge.
- Ouvrez lentement la Vanne Papillon de Décharge principale.
- Surveillez la pression. Si elle chute rapidement, la citerne se vide.
Étape 3 : Nettoyage et Arrêt
- Lorsque la pression descend à 0,15–0,10 MPa, alternez l’ouverture et la fermeture des vannes d’admission avant/arrière pour éliminer les résidus.
- Arrêtez le moteur. Ouvrez la vanne de purge pour chasser l’air restant avant de débrancher les tuyaux.
5. Dépannage : Comment déboucher le tuyau d’une citerne cimentière
Un tuyau bouché est le cauchemar des chauffeurs. Si le manomètre grimpe subitement à plus de 0,25 MPa et que le débit s’arrête, suivez cette méthode d’urgence.
La technique du « Pouls » (Débouchage d’urgence)
- ARRÊT : N’augmentez pas le régime moteur ; cela tasserait encore plus la poudre.
- FERMER : Fermez la vanne papillon de décharge principale.
- SOUFFLER : Ouvrez la vanne de soufflage secondaire en grand pour chasser le bouchon dans le tuyau.
- PULSION : Ouvrez et fermez rapidement la vanne papillon de décharge. Les coups de bélier délogent souvent le ciment pris.
- MANUEL : Si cela échoue, coupez le moteur, purgez TOUTE la pression et examinez le tuyau. Une zone dure signale le bouchon.
6. Explication Technique du Système de Lit de Fluidisation
L’organe clé d’une citerne pulvérulente vrac est son lit de fluidisation, qui fluidifie la poudre solide. Sans ce système, le ciment sec s’agglutinerait, empêchant tout écoulement. Connaître son architecture est essentiel pour maintenir de hauts débits de déchargement.
6.1. Conception du Lit Fluidisé
La paroi de la citerne en V présente une inclinaison à 40 degrés vers le collecteur de décharge central. Ce canal est tapissé d’une toile de fluidisation (ou manchette de fluidisation). Sous cette toile se trouve la chambre de soufflage.
Le compresseur insuffle de l’air sec à 0.2 MPa (2.0 Bar) dans cette chambre. L’air passe à travers les pores de la toile, créant des milliers de micro-jets. L’air s’insinue entre les grains de ciment, annulant leur friction interne pour les faire s’écouler comme un liquide.
6.2. Caractéristiques de la Toile de Fluidisation
Kales utilise des manchettes de fluidisation en polyester-coton renforcé de 6.5 mm à 8.0 mm d’épaisseur. La toile possède une perméabilité spécifique de 2.0 à 3.5 m³/m²·min sous 1.0 kPa. Une toile colmatée ou déchirée laisse passer l’air sans fluidifier la poudre, provoquant des dépôts et augmentant la quantité de résidus.
7. Sécurité de la Pression de Service de la Citerne et Risques de Surpression
Une semi-remorque citerne cimentière est un équipement sous pression de Classe II agréé. Travailler avec un réservoir sous pression exige des soupapes de sécurité calibrées et fonctionnelles pour écarter tout risque d’explosion du réservoir.
7.1. Limites de Pression et Soupape de Sécurité
- Pression de Service Standard : 0.20 MPa (2.0 Bar)
- Pression de Service Maximale : 0.22 MPa (2.2 Bar)
- Pression d’Épreuve Hydrostatique : 0.30 MPa (3.0 Bar)
- Seuil de Déclenchement de la Soupape : Calibrée pour s’ouvrir entre 0.23 MPa et 0.25 MPa.
La poussière de ciment se dépose inévitablement sur le ressort de la soupape. En présence d’humidité, elle durcit et bloque le mécanisme. Les opérateurs doivent tirer sur l’anneau de test manuel chaque semaine pour s’assurer du bon fonctionnement du ressort. Une soupape grippée peut provoquer une explosion de la citerne si la pression du compresseur monte de manière incontrôlée.
8. Prévention de l’Humidité et Maintenance du Dessiccateur d’Air
L’eau est le premier ennemi du transport pneumatique. Lors de la compression, l’air s’échauffe et sa vapeur d’eau se condense. Si des gouttelettes d’eau pénètrent dans la citerne, elles réagissent avec le ciment pour former des blocs solides qui obstruent la toile, rendant le déchargement impossible sans un nettoyage manuel fastidieux.
8.1. Protocoles au Chargement et Déchargement
- Purge Quotidienne du Compresseur : Avant de lancer le moteur diesel Weichai, ouvrez la vanne de purge inférieure du réservoir du compresseur d’air pour chasser l’eau condensée.
- Étanchéité des Trous d’Homme : Contrôlez les joints d’étanchéité en caoutchouc des couvercles de trous d’homme. Des joints usés laissent passer l’eau de pluie pendant le transport.
- Chargement de Ciment Chaud : Charger du ciment à plus de 80°C par temps humide entraîne une condensation sur les parois froides du réservoir. Dans ce cas, déchargez la citerne dès votre arrivée sur site.
9. Calibrage et Maintenance du Compresseur (Soufflante)
Le compresseur d’air est le moteur du déchargement. Kales installe des compresseurs bicylindres Bohai ou Suzhou de 12m³ haute performance. Contrôler l’alignement, la tension des courroies et la lubrification prévient les pannes en cours de trajet.
9.1. Vitesse de Rotation et Tension des Courroies
Le compresseur doit tourner entre 850 et 1000 tr/min.
- Sous-régime (<800 tr/min) : Débit d’air insuffisant empêchant la fluidisation du ciment, avec risques de bouchage et doublement du temps de déchargement.
- Sur-régime (>1100 tr/min) : Température d’air excessive (plus de 140°C) qui détruit les vannes papillons et brûle la toile de fluidisation.
- Courroies en V : La flèche de la courroie sous pression doit se situer entre 15 mm et 20 mm. Des courroies lâches glissent, réduisant le régime du compresseur et surchauffant les poulies.
9.2. Vidanges et Filtres à Air
- Lubrification des Pignons : Vidangez l’huile d’engrenage après les 50 premières heures de service, puis toutes les 500 heures ou tous les 6 mois. Utilisez une huile de grade ISO VG 150.
- Filtres à Air : Nettoyez les filtres à air du compresseur toutes les semaines. La poussière des chantiers les colmate vite, réduisant le débit d’air et provoquant la surchauffe des cylindres.
Note Afrique francophone : cimenteries, ports et pistes minières
Sur les corridors Abidjan-Ouagadougou, Dakar-Bamako, Douala-N’Djamena ou les pistes minières, les pannes viennent souvent moins de la cuve que de l’eau dans le circuit d’air, d’une toile colmatée, de joints de vannes usés, de brides desserrées ou d’un compresseur hors régime.
Pour une flotte loin d’un atelier spécialisé, commandez avec la semi-remorque des toiles de fluidisation, flexibles de dépotage, joints de vannes papillon, filtres à air, manomètres, pièces de soupape et courroies de compresseur. Ces pièces limitent l’immobilisation lorsque le chantier est éloigné.
Checklist avant premier chargement
- Pression : vérifier manomètre à zéro, mouvement de l’anneau de soupape, joints de trous d’homme et colliers de conduites d’air.
- Compresseur : contrôler niveau d’huile, flèche de courroie, propreté du filtre et régime 850-1000 tr/min en charge.
- Fluidisation : confirmer que la toile est sèche, propre, non déchirée et bien fixée avant de charger ciment ou cendres volantes.
- Châssis : resserrer les brides après les premiers trajets, inspecter les tampons caoutchouc cuve/châssis et noter le temps de déchargement par site.
10. Guide d’entretien pour routes difficiles
✅ Châssis et suspension
- Brides en U : Resserrez les brides en U des ressorts tous les 5 000 km. Des boulons desserrés sont une cause fréquente de rupture de suspension sur pistes.
- Tampons d’appui : Inspectez les tampons caoutchouc entre la cuve et le châssis. Des tampons usés créent un contact métal contre métal et peuvent provoquer des fissures.
✅ Système de fluidisation
- Durée de vie de la toile : La toile respirante dans la cuve dure généralement 1 à 2 ans. Si le dépotage ralentit malgré une bonne pression, remplacez-la.
- Séparateur d’eau : Purgez le réservoir du compresseur chaque jour. L’humidité est l’ennemi principal de la toile de fluidisation.
Libération du silo récepteur : poussière, pression et déconnexion
Le dépotage pneumatique se joue des deux côtés : la citerne doit être prête, mais le silo récepteur doit aussi accepter l’air, la poudre et la poussière déplacée. Beaucoup de plaintes de dépotage lent ne viennent pas uniquement de la semi-remorque. Un filtre de silo colmaté, une cuve pleine, une vanne fermée ou un produit humide dans la ligne peut faire monter la pression et renvoyer de la poussière de ciment vers l’opérateur.
Utilisez une fiche de libération qui combine maîtrise des systèmes sous pression et contrôle de l’exposition aux poussières. La documentation HSE sur les systèmes sous pression soutient l’inspection des équipements pressurisés, les exigences OSHA sur l’air comprimé concernent l’usage sûr de l’air, et la fiche NIOSH sur le ciment Portland ainsi que la fiche OSHA sur la silice cristalline expliquent pourquoi la poussière doit être contrôlée, pas acceptée comme simple saleté de chantier.
- Avant dépotage : confirmer capacité du silo, vanne réceptrice ouverte, dépoussiéreur opérationnel, colliers serrés et zone propre autour du flexible.
- Pendant dépotage : suivre pression de cuve, régime compresseur, vibration du flexible et comportement du dépoussiéreur ; arrêter si la pression monte sans débit ou si la poussière sort à l’entrée silo.
- Avant déconnexion : fermer la vanne de décharge, garder seulement la purge prévue, laisser vider la ligne, puis ramener citerne et flexible à pression zéro avant d’ouvrir un collier.
- Avant départ : noter temps de dépotage, pression, site, produit et tout symptôme d’humidité ou de bouchage dans le carnet maintenance.
Pour les flottes cimentières, ports et pistes minières d’Afrique francophone, reliez cette fiche au manuel d’entretien semi-remorque Kales et au guide de dépannage semi-remorque. Si le temps de dépotage augmente toujours au même site, contrôlez d’abord le silo avant de remplacer les pièces de la citerne.
