Comment mesurer votre tracteur routier pour choisir la bonne semi-remorque
Le guide pratique des 4 cotes indispensables pour faire fabriquer une semi-remorque compatible avec votre tracteur : hauteur de sellette H, rayon arrière R2, rayon de dégagement avant R1 et recul de sellette Fx.
Méthode de mesure et périmètre
Ce guide s’adresse aux importateurs et ateliers d’Afrique francophone qui doivent confirmer la compatibilité tracteur / semi-remorque avant production. Il ne remplace pas la fiche technique du constructeur du tracteur, mais il donne une méthode terrain pour relever les dimensions qui influencent la conception de la remorque.
- À utiliser pour : semi-remorques plateau, surbaissées, citernes, châssis porte-conteneurs et remorques sur mesure

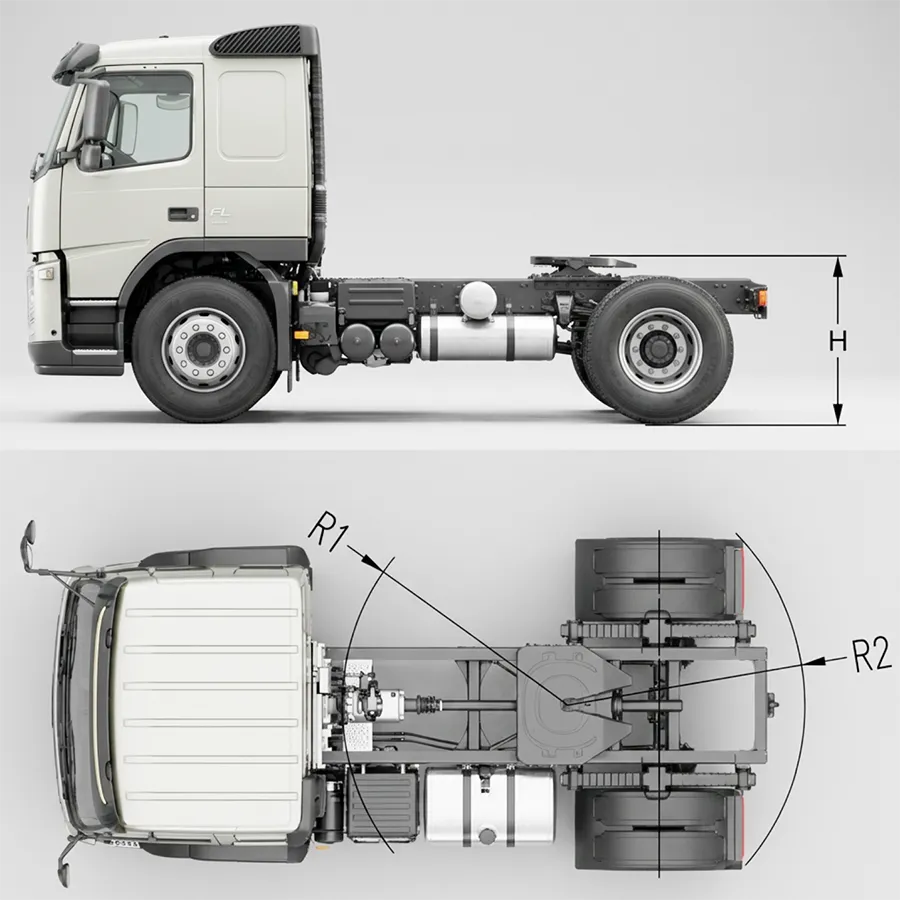

- À relever ensemble : hauteur de sellette H, rayon arrière R2, rayon avant R1 et recul de sellette Fx
- À envoyer avec photos : vue latérale, arrière du châssis, gros plan de la sellette et équipements derrière cabine
Pourquoi l’appairage tracteur / semi-remorque est critique
Une semi-remorque n’a pas de puissance motrice propre. Elle dépend du tracteur pour la traction, la direction, le freinage et la stabilité en virage. Une remorque mal adaptée peut provoquer une usure rapide des pneus, une surcharge d’essieux, une mauvaise tenue de route ou un contact dangereux entre le col de cygne et le tracteur.

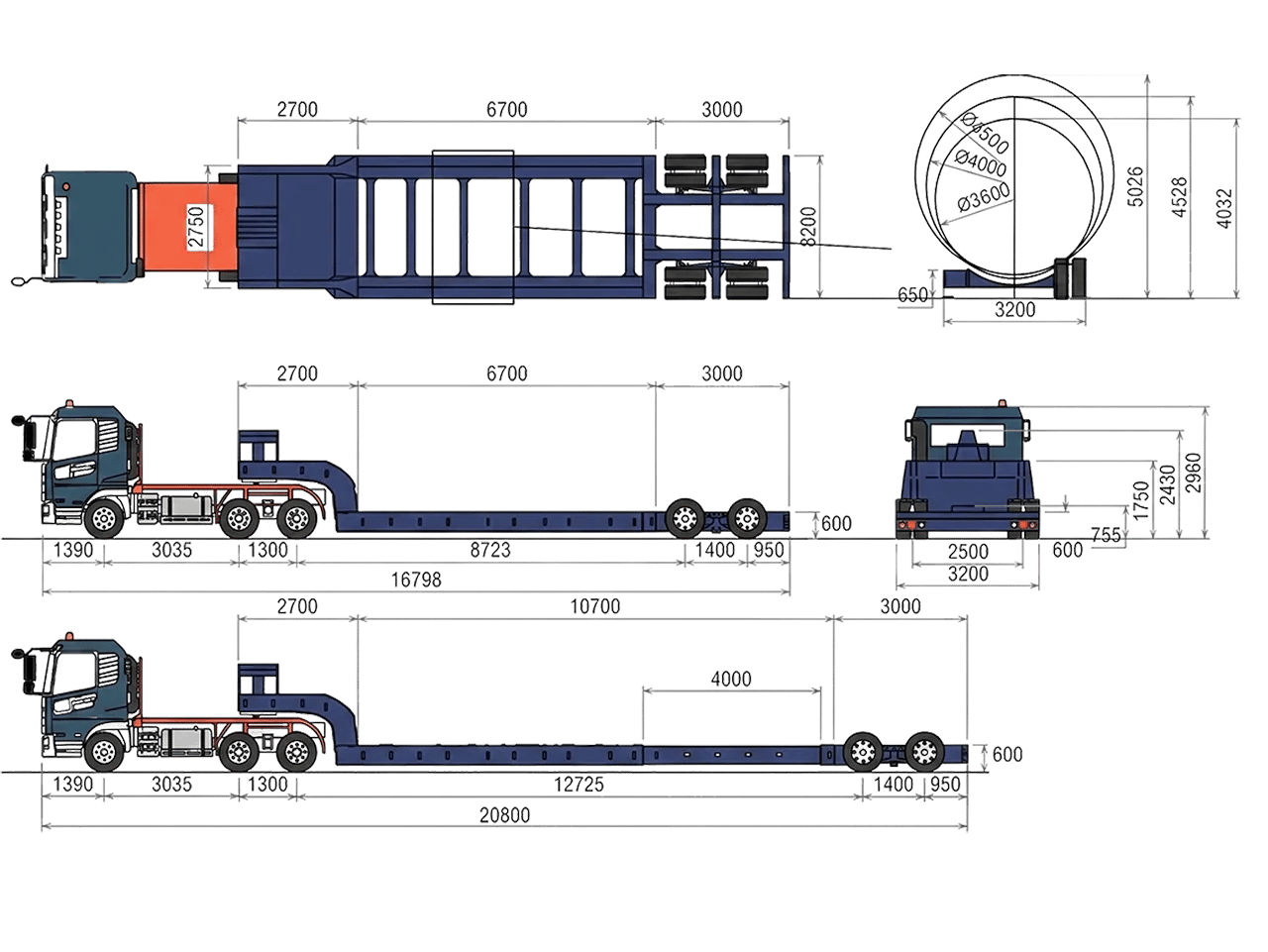

Chez Kales Vehicle, nous demandons ces mesures avant production pour adapter la hauteur de châssis, la position du train roulant, la suspension, les béquilles et le dégagement avant. C’est particulièrement important pour les flottes opérant entre port, mine, chantier, piste latéritique et corridor transfrontalier en Afrique de l’Ouest et en Afrique centrale.
| # | Cote | Symbole | Impact sur la remorque |
|---|---|---|---|
| 1 | Hauteur de sellette | H | Hauteur de plateau, suspension et répartition des charges |
| 2 | Rayon arrière | R2 | Dégagement du col de cygne et position des béquilles |
| 3 | Rayon de dégagement avant | R1 | Distance entre l’avant de la remorque et l’arrière cabine |
| 4 | Recul de sellette | Fx | Calcul des charges sur essieux et motricité du tracteur |
Avant de mesurer : noter la configuration du tracteur
Avant de relever les cotes, notez le modèle du tracteur, l’empattement, la sellette, la dimension des pneus, le type de suspension et les équipements derrière cabine. Ces informations expliquent pourquoi deux tracteurs proches en puissance peuvent demander une hauteur de col de cygne, une position de pivot ou une implantation de béquilles différente.
| Élément à noter | Pourquoi c’est important |
|---|---|
| Modèle et hauteur de sellette | Détermine la hauteur avant de la remorque et l’assiette du plateau en charge. |
| Équipements derrière cabine | Réservoirs CNG/LNG, batteries, réservoirs hydrauliques et coffres peuvent réduire le rayon de braquage disponible. |
| Suspension et pneus | La hauteur de roulage varie selon la suspension, les pneus et les réglages pour routes difficiles. |
1. Hauteur de sellette H : la base du dessin de remorque
Définition
La hauteur de sellette H est la distance verticale entre le sol et la face supérieure de la plaque de sellette. Elle se mesure tracteur à vide, sur sol plat, avec la sellette en position horizontale.
Cette cote détermine directement la hauteur du plateau, la pente de la remorque, le choix de la suspension et la répartition des charges. Pour une semi-remorque plateau ou une remorque porte-conteneurs, quelques millimètres d’écart peuvent changer le comportement routier.
Comment mesurer H
- Garez le tracteur sur une dalle plane ou une chaussée stable.
- Vérifiez que la sellette est à l’horizontale.
- Mesurez verticalement du sol jusqu’au point supérieur de la plaque de sellette.
- Notez la valeur en millimètres et envoyez une photo de contrôle si possible.
| Cas d’usage | Référence pratique |
|---|---|
| Tracteur standard à vide | souvent ≤ 1 400 mm |
| Conteneur ISO 8’6” | hauteur plus basse recommandée |
| High-cube 9’6” | contrôle strict de la hauteur totale |
Pourquoi la hauteur de sellette est critique
La hauteur de sellette fixe l’angle de la semi-remorque, la hauteur du col de cygne, la garde au sol avant et la répartition de charge. Si cette cote est incorrecte, la remorque peut rouler inclinée, toucher le tracteur ou solliciter anormalement le châssis.
Méthode étape par étape
- Garez le tracteur sur un sol plat, avec les pneus à pression normale.
- Mesurez du sol jusqu’à la surface supérieure de la sellette.
- Relevez la cote à vide et, si possible, après chargement normal.
- Envoyez une photo de la règle ou du mètre placé verticalement.
Standards courants
Sur beaucoup de tracteurs routiers, la hauteur de sellette se situe souvent autour de 1 250 à 1 400 mm, mais les versions minières, 6×4 renforcées, pneumatiques différents ou suspensions modifiées peuvent s’écarter de cette plage. Kales vérifie donc la mesure réelle avant de figer le col de cygne.
Que se passe-t-il si H est mauvaise ?
- Sellette trop haute : l’avant de la semi-remorque monte, la charge se reporte mal et la stabilité peut diminuer.
- Sellette trop basse : le col de cygne peut manquer de garde au sol et toucher le châssis tracteur en virage ou sur route dégradée.
Risques si H est incorrecte
- H trop haute : baisse de charge sur certains essieux, usure irrégulière des pneus, sous-virage.
- H trop basse : surcharge à l’avant de la remorque, risque sur les pneus et les ressorts à lames.
- Sur piste ou forte pente, une mauvaise hauteur aggrave les mouvements du châssis.
2. Rayon arrière R2 : éviter le contact avec le col de cygne
Le rayon arrière R2 est la distance horizontale entre le centre du trou de pivot d’attelage et le point le plus arrière du tracteur. Il sert à vérifier que le col de cygne de la remorque ne touche pas le châssis, le pare-chocs, les réservoirs d’air ou d’autres équipements pendant les virages serrés.
Cette mesure influence aussi la position des béquilles de semi-remorque et la forme du col de cygne, surtout sur les remorques surbaissées et les plateaux renforcés.
Qu’est-ce que le rayon arrière R2 ?
R2 est le rayon occupé par l’arrière du tracteur pendant le braquage. Il protège le col de cygne, les béquilles, les flexibles et la face avant de la remorque contre un contact avec le châssis du tracteur.
Pourquoi R2 compte
Sur les accès portuaires, chantiers et aires de chargement serrées, le tracteur tourne souvent avec un angle important. Une mauvaise estimation de R2 peut provoquer un contact entre la remorque et les garde-boue, la traverse arrière ou les accessoires du tracteur.
Méthode étape par étape
- Repérez le centre du pivot de sellette.
- Mesurez jusqu’au point arrière le plus éloigné du tracteur.
- Incluez garde-boue, supports, feux, flexibles et autres accessoires.
- Envoyez une photo annotée de la zone arrière.
Comment mesurer R2
- Repérez le centre du trou de pivot sur la sellette.
- Repérez le point le plus arrière du tracteur.
- Mesurez la distance horizontale entre ces deux points.
3. Rayon de dégagement avant R1 : protéger l’arrière cabine
Le rayon de dégagement avant R1 est la distance entre le centre du pivot d’attelage et l’obstacle le plus proche derrière la cabine : filtre à air, pot d’échappement, coffre batterie, réservoir hydraulique, bouteilles CNG/LNG ou pack batterie.
Cette cote est très importante pour les tracteurs au gaz, électriques ou fortement équipés. Si R1 est mal mesuré, l’avant de la remorque peut heurter une pièce coûteuse lors d’un virage.
Qu’est-ce que le rayon avant R1 ?
R1 décrit l’espace nécessaire devant le pivot pour éviter que l’avant de la semi-remorque touche la cabine ou les équipements montés derrière la cabine. Cette cote est particulièrement importante pour les tracteurs CNG, LNG, hydrauliques ou électriques.
Pourquoi R1 compte
Les réservoirs, batteries, compresseurs, coffres et échappements modifient souvent le dégagement disponible. Si R1 est trop faible, l’avant du col de cygne ou de la remorque peut toucher ces éléments lors d’un demi-tour ou d’une manœuvre en pente.
Que se passe-t-il si R1 est mauvais ?
- Risque de contact avec réservoirs CNG/LNG ou boîtiers batterie.
- Dommages sur flexibles, coffres, garde-boue ou arrière cabine.
- Réduction de l’angle de braquage utilisable en chantier ou au port.
Comment mesurer R1
- Identifiez l’obstacle le plus proche derrière la cabine.
- Mesurez depuis le centre du pivot d’attelage jusqu’à cet obstacle.
- Envoyez une photo de l’arrière cabine avec la mesure visible si le tracteur est CNG, LNG ou électrique.

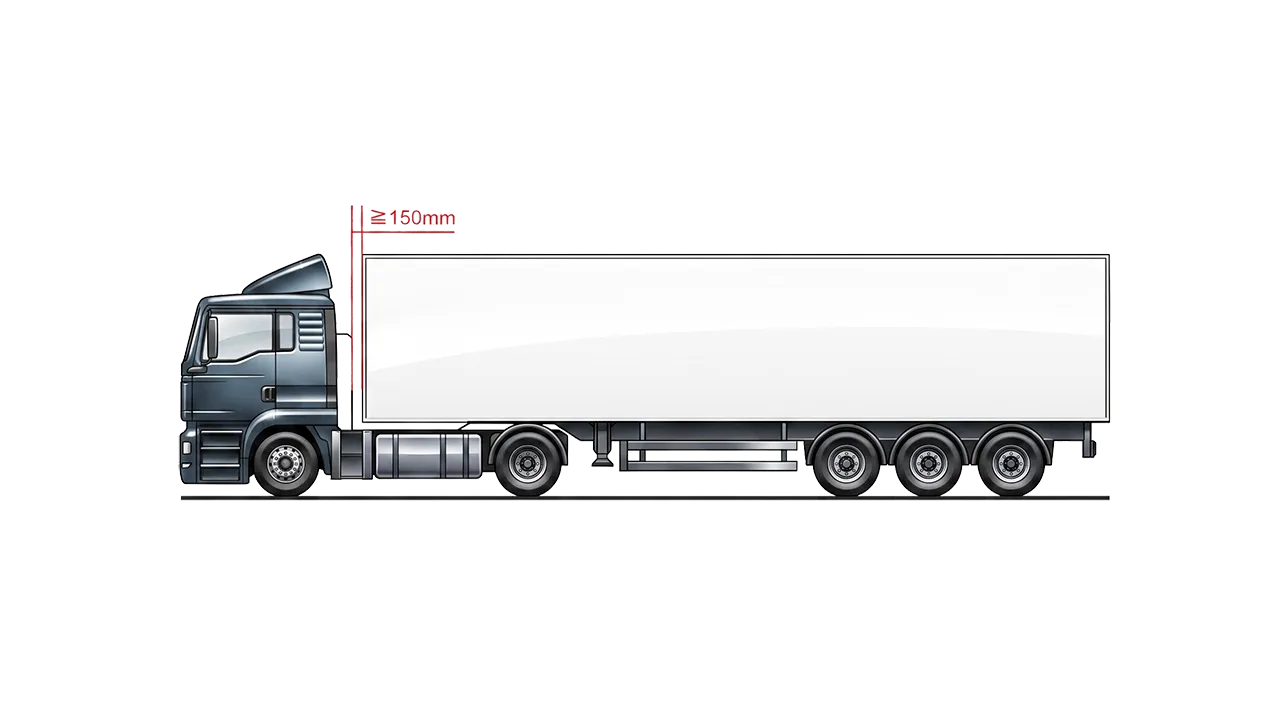

4. Recul de sellette Fx : contrôler la charge sur essieux
Le recul de sellette Fx est la distance horizontale entre l’axe de pivot de la sellette et l’axe du pont arrière ou le milieu du tandem. Il permet de calculer la répartition des charges entre le tracteur et la remorque.
Fx influence la position des essieux de remorque, la charge sur la sellette, la motricité du tracteur et la stabilité au freinage. Pour les tracteurs 6×2 ou les routes en pente, une mauvaise répartition peut provoquer un patinage des roues motrices.
Si vous n’êtes pas sûr de la mesure, envoyez une photo latérale du tracteur. L’équipe KALES peut vous guider à distance avant de finaliser une remorque plateau, une semi-remorque surbaissée ou une remorque porte-conteneurs.
Qu’est-ce que le recul de sellette Fx ?
Fx est la distance entre la sellette et l’axe arrière ou le repère de charge du tracteur. Cette cote influence la charge sur essieux, la maniabilité et la conformité réglementaire.
Pourquoi Fx compte
Si la sellette est trop avancée ou trop reculée, la charge peut se répartir de façon défavorable entre essieu directeur, ponts moteurs et essieux de remorque. Pour les semi-remorques lourdes, cette erreur peut créer surcharge, usure pneus et problèmes au contrôle routier.
Méthode étape par étape
- Repérez le centre de la sellette et l’axe de référence du train arrière.
- Mesurez horizontalement, tracteur à plat.
- Notez si la sellette est fixe ou coulissante.
- Envoyez la cote avec le plan ou une photo latérale.
Que se passe-t-il si Fx est mauvais ?
- Fx trop grand : trop de charge peut revenir sur l’avant du tracteur ou réduire le dégagement.
- Fx trop petit : la charge peut se reporter vers l’arrière et réduire la stabilité ou l’adhérence.
Note pour les flottes d’Afrique francophone
Sur les corridors portuaires, routes minières et pistes secondaires d’Afrique francophone, une erreur de hauteur ou de rayon ne se voit pas toujours lors du chargement à vide. Elle apparaît souvent en virage serré, sur dos-d’âne, à l’entrée d’un chantier ou lorsque la semi-remorque travaille avec une charge haute.
- Pour plateau et porte-conteneurs : vérifier l’assiette du plateau et le dégagement avant.
- Pour surbaissée : contrôler la hauteur de col de cygne et le dégagement au braquage.
- Pour citerne ou benne : confirmer la stabilité, la charge sur essieux et les limites réglementaires locales.
Checklist de mesure à envoyer à KALES
| Cote | Outil | Conseil |
|---|---|---|
| H | Mètre ≥ 1,5 m | Mesurer à vide, sur sol plat |
| R2 | Mètre ≥ 3 m | Jusqu’au point le plus arrière du tracteur |
| R1 | Mètre ≥ 3 m | Jusqu’à l’obstacle le plus proche derrière cabine |
| Fx | Mètre ≥ 2 m | Jusqu’à l’axe du pont arrière ou au milieu du tandem |
Porte de validation : approuver H, R1, R2 et Fx avant gel du plan
La compatibilité tracteur semi-remorque doit passer par une porte de validation avant le gel du plan. L’acheteur doit envoyer hauteur de sellette H mesurée, rayon arrière R2, rayon avant R1, recul Fx, dimension pneus, type de suspension, modèle de sellette et photos latérales plus arrière cabine. Ce dossier évite les erreurs lorsque le tracteur reçoit des réservoirs CNG/LNG, batteries, kit hydraulique, coffre à outils ou plaque de sellette non standard.
La logique technique s’appuie sur des références d’interchangeabilité. ISO 1726-1 traite l’interchangeabilité mécanique entre tracteurs et semi-remorques de marchandises générales, ISO 337 définit les dimensions du pivot 50 pour sellette, et SAE J701 concerne les dimensions d’attelage tracteur/semi-remorque. Ces références ne remplacent pas la réglementation locale, mais elles structurent la liste de mesure.
Valider avant plan final
- H mesurée sur sol plat, pneus gonflés et hauteur de travail réelle.
- R1 vérifié contre réservoirs, batteries, coffre et équipement hydraulique.
- R2 vérifié contre arrière châssis, garde-boue, plaque sellette et col de cygne.
- Fx validé avec charge par essieu, groupe essieux remorque et centre de charge.
Bloquer la validation si trouvé
- Seule la fiche usine existe, mais pneus, suspension ou sellette ont changé.
- Aucune photo arrière pour tracteur CNG, LNG, électrique ou hydraulique.
- R1/R2 non vérifiés avec l’angle de braquage et articulation attendus.
- Fx approuvé sans contrôle de charge par essieu et charge utile légale.
Pour les flottes minières, conteneurs, hydrocarbures, vrac et plateaux en Afrique francophone, cette validation évite des reprises coûteuses après arrivée au parc. Un petit écart peut créer verrouillage difficile du pivot, interférence avec béquilles, choc sur équipements cabine, mauvaise répartition des charges ou attitude nez haut/nez bas. Envoyez le dossier de mesure avant production et gardez-le avec les documents de livraison.
Questions fréquentes
Quelles mesures faut-il fournir pour commander une semi-remorque sur mesure ?
Il faut fournir H, R2, R1 et Fx. Ces mesures permettent de vérifier la hauteur, les dégagements en virage et la répartition des charges.
Puis-je utiliser uniquement la fiche technique du tracteur ?
Non. Deux tracteurs du même modèle peuvent différer selon les pneus, ressorts, plaques de montage, équipements ajoutés ou usure de suspension. La mesure réelle est plus fiable.
Pourquoi R1 est-il important pour les tracteurs CNG, LNG ou électriques ?
Ces tracteurs ont souvent des réservoirs ou batteries derrière la cabine. Un R1 incorrect peut provoquer un contact entre l’avant de la remorque et ces équipements.
KALES peut-il aider à vérifier les mesures ?
Oui. Envoyez vos photos et mesures par WhatsApp. Notre équipe peut vérifier les points de mesure avant la conception.
